Lớp Hình nón Nâng hạng nặng Túi khí Hình trụ Docking Vận chuyển Túi khí

Kích thước tùy chỉnh / Lớp Thuyền bền neo Túi khí nâng hạng nặng

Giơi thiệu sản phẩm:

Lịch sử của túi khí nâng hạng nặng bắt nguồn từ năm 1981. Nhà máy đóng và sửa chữa tàu Xiao Qinghe, nằm ở thành phố Tế Nam của tỉnh Thương Đông, đã hạ thủy một sà lan trọng tải 60 DWT với hệ thống treo túi khí vào ngày 20 tháng 1 năm 1981. Bảy túi khí đã được triển khai trong dự án đó.Một chiếc có đường kính 2 mét và dài 6 mét được sử dụng để nâng cấp.Sáu túi khí còn lại dài 0,8 mét x 6 mét hoạt động như các trục lăn.Mục đích đầu tiên của việc phóng thử đó là phát triển một phương pháp phóng tàu giới hạn trên cạn nhanh chóng, ít hơn cho các mục đích chiến tranh.

Làm thế nào mà công nghệ tiên tiến kể từ đó?

Trong hai mươi năm qua, hệ thống phóng túi khí của tàu đã có những tiến bộ không chỉ về túi khí mà còn cả công nghệ hạ / hạ cánh tàu.Các túi khí thế hệ đầu tiên sử dụng một tấm bạt nhúng cao su làm lớp gia cố để tạo thành khoang chứa khí.Hai chiếc khuôn hình nón sau đó được sử dụng để làm các đầu và mọi thứ được dán vào nhau.

Với túi khí ngày nay, toàn bộ công nghệ được sử dụng để sản xuất được thực hiện cùng nhau.Dây lốp tổng hợp nhúng cao su được sử dụng làm lớp gia cố thân cây và hai đầu hình nón được làm đồng thời.Mọi thứ sau đó được gắn với nhau, vì vậy túi khí không có bất kỳ mối nối nào.Do sự phát triển của hóa học cao su, hiệu suất của cao su được sử dụng trong các túi khí mới nhất được nâng cao và gấp khoảng 15 lần so với túi thế hệ đầu tiên có cùng thông số kỹ thuật.

Công nghệ phóng và hạ cánh cũng đã phát triển.Ban đầu, chỉ những tàu đáy bằng và nhỏ nằm trên một sườn dốc được chế tạo mới có thể hạ thủy bằng túi khí.Giờ đây, công nghệ này linh hoạt hơn và ít bị giới hạn hơn bởi tàu và địa hình.Giờ đây, bất kỳ loại tàu nào có trọng tải dưới 55.000 DWT và ở nơi có đủ không gian hạ thủy đều có thể được hạ thủy bằng cách sử dụng túi khí.Độ dốc phóng thậm chí có thể dốc lên trên.Nó đã thực sự phát triển thành một công nghệ tiên tiến để hạ thủy tàu và đặc biệt hữu ích cho một số trường hợp khẩn cấp trên biển.

Túi khí nâng hạng nặng:

Cấu trúc của túi khí biển

1. Bàn ủi đầu cuối

2.Thân túi khí hình nón

3.Thân túi khí hình trụ

D: Đường kính túi khí

L: Chiều dài hợp lệ của túi khí

Loa: Tổng chiều dài của airba

Thông số kỹ thuật:

Hướng dẫn ứng dụng túi khí trong hạ thủy tàu

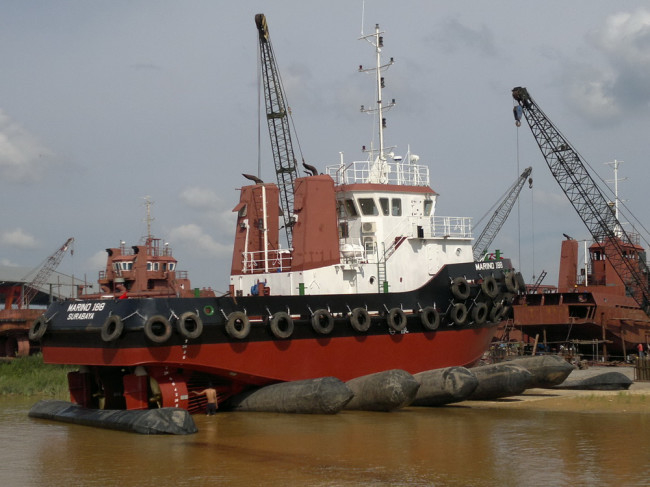

Túi khí ngày càng được ứng dụng rộng rãi hơn trong công trình hạ thủy tàu thủy.Phương pháp ứng dụng được cải tiến không ngừng.Phương pháp ứng dụng túi khí để hạ thủy tàu trung bình phổ biến như dưới đây,
1. Dựa trên kết quả tính toán, chuẩn bị đủ túi khí lăn và túi khí nâng, máy kéo, máy nén khí.Trước khi sử dụng, túi khí phải được bơm căng và thử không tải (áp suất thử phải không nhỏ hơn 1,25MPa).Trong trường hợp bị rò rỉ khí, túi khí phải được chuẩn bị trước khi sử dụng.
2. Đường di chuyển của tàu, kể cả đường từ bến đóng tàu đến đường dốc, phải được làm sạch và san phẳng.Phải dọn đồ đạc ra khỏi lối đi, nhất là đinh sắt, đá nhọn để tránh làm thủng túi khí.Đoạn đường nối phải đủ dài và rộng trong nước.
3. Tất cả các góc nhọn nhô ra và các đường gờ trên vật đúc như giá đỡ "A" và đuôi tàu phải được đánh bóng cho nhẵn.
4. Buộc chặt thân tàu bằng cáp thép của tời.
5. Đóng các van lồng biển của tàu, cố định bánh lái và chân vịt.
6. Có nhiều cách để loại bỏ tất cả các khối và lấp đầy các túi khí lăn.Ở đây chúng tôi đề xuất hai phương pháp như dưới đây.Người dùng có thể chọn một tùy theo điều kiện thiết bị như trọng lượng tàu, số lượng túi khí, v.v.
(A) Đối với tàu hạng nhẹ, khả năng chịu lực của túi khí đủ lớn để nâng tàu ra xa tạo thành các khối và do đó các khối có thể được tháo ra trực tiếp và lấp đầy túi khí vào.
(B) Đối với tàu hạng nặng, có thể sử dụng túi khí nâng để nâng đáy đuôi tàu.Trước khi nâng, trước tiên hãy xác định vị trí tối ưu của trục trước và túi khí nâng.Theo hình dưới đây,

Trục phía trước càng gần trọng tâm càng tốt, tuy nhiên, nó sẽ dẫn đến quá nhiều khối xung quanh trục phía trước, có nghĩa là rất nhiều công việc để loại bỏ các khối theo cách thủ công.Do đó, vị trí phải được xác định một cách hợp lý khi xem xét các yếu tố như chiều dài tàu, v.v. Nếu có thể, các túi khí nâng phải được bố trí ở đuôi tàu.Tuy nhiên, vị trí cũng tùy thuộc vào hình dạng của đuôi tàu vì lực nâng của túi khí nâng sẽ không đủ nếu đáy quá cao so với mặt đất.Trong điều kiện này, tốt hơn là nên tiến về phía trước.Do đó, vị trí tối ưu của trục trước và túi khí nâng sẽ được quyết định sau khi tính toán cụ thể tùy từng trường hợp tàu khác nhau.
Q * Lq ＞ W * Lw

Trong công thức,
Q = lực nâng của túi khí nâng
W = trọng lượng của tàu
Lq = khoảng cách từ tâm nâng của túi khí nâng đến trụ trước
Lw = khoảng cách từ trọng tâm của tàu đến trụ trước


7. Đầu tiên, loại bỏ tất cả các khối trong túi khí nâng và những cái xung quanh trục trước.Sau đó, lấp đầy các túi khí nâng và bắt đầu bơm căng cho đến khi đáy hơi tách ra khỏi các khối.Loại bỏ từng khối một từ giữa đến đuôi tàu.Bất cứ khi nào các khối của phần được tháo ra, hãy điền ngay các túi khí lăn vào vị trí đã định và bơm căng nó một cách thích hợp.Tiếp theo là loại bỏ khối liên tục cho đến khi tất cả các khối ở đuôi tàu được tháo ra hoàn toàn và các túi khí lăn được lấp đầy.


8. Tháo các khối từ giữa tàu đến trụ trước và lấp đầy tất cả các túi khí lăn ở phía trước bằng cách điều chỉnh áp suất của các túi khí được lấp đầy ở đuôi tàu hoặc các phương pháp tương tự như đã đề cập ở trên.Để đảm bảo an toàn, hãy thêm các khối đã loại bỏ với số lượng thích hợp vào giữa các túi khí lăn đã được lấp đầy bất cứ lúc nào.Các khối sẽ không được gỡ bỏ cho đến khi các túi khí lăn có thể hỗ trợ trọng lượng của con tàu.Ngoài ra, khi loại bỏ các khối của cùng một phần, nó sẽ được bắt đầu từ giữa sang cả hai bên.Khi tháo khối ngoài cùng, công nhân phải tiến hành công việc bên ngoài chắn bùn.


9. Điều chỉnh áp suất trong các túi khí để có thể hạ đáy đến độ cao làm việc thích hợp.Đảm bảo rằng đáy sẽ không chạm đất khi di chuyển tàu.Đối với tàu cỡ nhỏ trung bình, chiều cao làm việc có thể được chọn trong khoảng 0,2m-0,3m.


10. Tất cả các túi khí phải hướng vào tâm tàu ​​và vuông góc với hướng hạ thủy.


11. Khởi động tời kéo thả cáp thép từ từ kéo theo chuyển động chậm dần đều của tàu.Khi các túi khí phía trước nằm ở phần trước tách khỏi phía dưới, nó sẽ được đặt ngay dưới đuôi tàu và lấp đầy các túi khí theo không gian bố trí của các túi khí được xác định trong tính toán.


12. Lặp lại quá trình trên để di chuyển tàu xuống mặt nước một cách từ từ.Khi các túi khí không thể lấp đầy, hãy chặn sông và cấm bất kỳ tàu nào đi qua.


13. Sơ tán nhân viên trong vùng nguy hiểm, Thông báo cho nhân viên trên tàu để sẵn sàng.Khi đủ các điều kiện như độ sâu của mực nước, v.v., hãy cắt cáp hoặc rút dây để tàu có thể hạ thủy nhanh chóng.Nếu sông quá hẹp, không thể hạ thủy nhanh, hãy thả dây từ từ bằng tời kéo để hạ thủy tàu từ từ.


14. Đối với tàu lớn phải lắp thiết bị chống trượt.


15. Thu thập các túi khí.
