Thông tin chi tiết sản phẩm:
|
| Tên sản phẩm: | Cổng cầu cảng Sử dụng chắn bùn cao su khí nén hàng hải Yokohama | Vật chất: | Cao su nhúng dây vải, cao su tự nhiên |
|---|---|---|---|
| Kích thước tùy chỉnh: | Có sẵn | Áp suất bên trong ban đầu: | 50kpa / 80kpa (0,05mpa / 0,08mpa) |
| OEM: | Đã được chấp nhận | Thời gian bảo hành: | 24 tháng kể từ khi giao hàng |
| Lợi thế: | Nhà máy Với hơn 20 năm kinh nghiệm. | XOAY: | bao gồm |
| Làm nổi bật: | Chắn bùn lốp máy bay 0,08mpa,Chắn bùn lốp máy bay thủy quân lục chiến 0 |
||
Cổng cầu cảng Sử dụng chắn bùn cao su khí nén hàng hải Yokohama
Giơi thiệu sản phẩm
Chắn bùn khí nén được sử dụng trên toàn thế giới cho các hoạt động chuyển tàu từ tàu đến tàu (STS), bến cảng và cho tất cả các loại tàu. Chẳng hạn như VLCC, CONTAINER VESSEL, MẶT BẰNG TÌM KIẾM OFFSHORE, VẬN CHUYỂN VÀ KHÓA LỚN, TÀU LỚN VÀ TÀU CRUISE, v.v. .
1. Chắn bùn cao su khí nén bao gồm một túi khí hình trụ có đầu hình bán cầu ở cả hai đầu, túi này sẽ được chứa đầy khí nén.Cấu tạo phần thân cơ bản của chắn bùn này phải bao gồm một lớp cao su bên ngoài, lớp dây lốp tổng hợp (xem Phụ lục A) để gia cố và một lớp cao su bên trong.Tất cả những thứ này sẽ được lưu hóa chắc chắn.
2. Lớp cao su bên ngoài sẽ bảo vệ các lớp dây và lớp cao su bên trong khỏi bị mài mòn và các lực bên ngoài khác.Hợp chất cao su này phải có đủ độ bền kéo và chống rách để chịu được các điều kiện thời tiết dự kiến và sử dụng khắc nghiệt.
3. Lớp cao su bên trong sẽ bịt kín không khí bên trong.
4. Các lớp dây-lốp tổng hợp gia cố phải đủ mạnh để giữ áp suất bên trong.Trong cả tình huống nén và không nén.
5. Việc mở mặt bích phải ở hai đầu hoặc cả hai đầu để thuận tiện cho việc nạp khí và nạp nước cho Loại I và Loại II.Khe hở mặt bích chỉ được ở một đầu đối với Loại I Đơn và không có bộ phận kim loại nào ở đầu kia để đầu đó an toàn khỏi biến dạng vĩnh viễn khi nó bị nén quá mức.
6. Phần cuối của các lớp dây gia cố phải đi vào vòng hạt và được lật lên bên ngoài vòng hạt, được lắp sẵn ở lỗ mở mặt bích.Đường kính của vòng hạt hoặc vật liệu thép khác xung quanh lỗ mở của mặt bích phải nhỏ hơn 0,20 D (D: đường kính chắn bùn) để làm cho các bộ phận kim loại an toàn khỏi biến dạng vĩnh viễn khi nó bị nén quá mức gần 80%.Đối với chắn bùn Loại I (Loại lưới), vòng hạt và việc bật lên khi xây dựng có thể được loại trừ.
7. Chắn bùn có đường kính 2 500 mm và lớn hơn phải được trang bị van an toàn để giải phóng áp suất bên trong quá mức khi các chắn bùn vô tình bị nén quá mức.Các tấm chắn có đường kính nhỏ hơn 2 500 mm, có thể được trang bị van an toàn nếu được yêu cầu.
8. Chắn bùn phải được trang bị van khí để kiểm tra áp suất không khí.
Cơ chế hoạt động của chắn bùn cao su khí nén như thế nào?
Khí nén của chắn bùn cao su khí nén được sử dụng như một phương tiện đệm để hấp thụ năng lượng va đập của tàu, nhờ đó tàu có độ mềm dẻo và linh hoạt hơn khi cập cảng, tránh được tác động của các vụ va chạm.
Loại chắn bùn

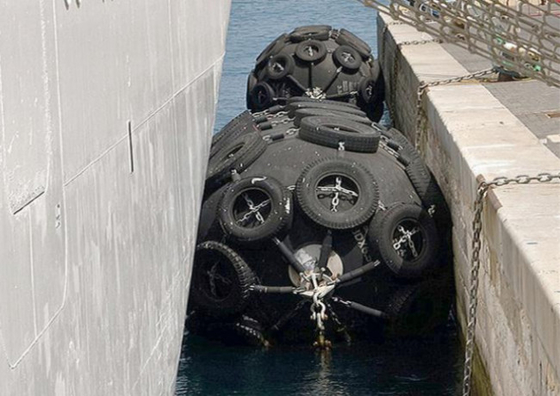

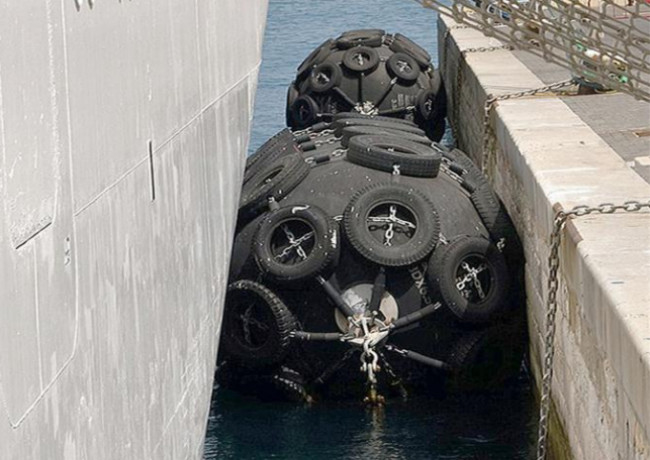

Loại lưới lốp: nhiều lốp được buộc vào bóng, hai đầu được buộc vào bánh đà đặc biệt có thể quay linh hoạt.Thích hợp cho những quả bóng lớn và đáng tin cậy.
Loại lưới cao su: buộc một miếng đệm cao su đặc biệt vào quả bóng, có thể co hoặc giãn tự do khi bóp.Thích hợp cho bóng vừa và nhỏ đáng tin cậy.
Loại dây: Bao lưới đan bằng dây ni lông;buộc chặt vào quả bóng.Nó phù hợp với những quả bóng có kích thước nhỏ đáng tin cậy.
Đặc tính
● Chống mài mòn bên ngoài ● Chịu áp lực
● Chống lão hóa ● Tuổi thọ lâu dài
● Độ kín khí tốt ● Bảo quản dễ dàng
● Không biến dạng ● Cài đặt đơn giản
Đặc điểm kỹ thuật của Fender cao su khí nén
| Kích thước | Áp suất bên trong ban đầu 50kPa | Áp suất bên trong ban đầu 50kPa | |||
|
Đường kính/ Mét |
Chiều dài /Mét |
Hấp thụ năng lượng / KJ | Lực phản ứng / KN | Hấp thụ năng lượng / KJ | Lực phản ứng / KN |
| 0,5 | 1 | 6 | 64 | số 8 | 85 |
| 0,7 | 1,5 | 17 | 137 | 24 | 180 |
| 1,0 | 1,5 | 32 | 182 | 45 | 239 |
| 1,0 | 2.0 | 45 | 257 | 63 | 338 |
| 1,2 | 2.0 | 63 | 297 | 88 | 390 |
| 1,5 | 3.0 | 153 | 579 | 214 | 761 |
| 1,7 | 3.0 | 191 | 639 | 267 | 840 |
| 2.0 | 3.5 | 308 | 875 | 430 | 1150 |
| 2,5 | 4.0 | 663 | 1381 | 925 | 1815 |
| 2,5 | 5.5 | 943 | 2019 | 1317 | 2653 |
| 3.0 | 5.0 | 1050 | 2000 | 1571 | 2709 |
| 3.0 | 6.0 | 1312 | 2488 | 1888 | 3292 |
| 3,3 | 4,5 | 1175 | 1884 | 1640 | 2476 |
| 3,3 | 6.0 | 1675 | 2783 | 2338 | 3652 |
| 3,3 | 6,5 | 1814 | 3015 | 2532 | 3961 |
Yêu cầu vật liệu cao su bên ngoài và bên trong của chắn bùn cao su khí nén
|
Vật phẩm thử nghiệm |
Phương pháp kiểm tra |
Giá trị bắt buộc | |
| Cao su bên ngoài | Cao su bên trong | ||
| 1. Trước khi lão hóa | - | - | - |
| 1.1 Độ bền kéo | ISO 37: 2011 | 18 MPa trở lên | 10 MPa trở lên |
| 1.2 Độ giãn dài | ISO 37: 2011 | 400% trở lên | 400% trở lên |
| 1.3 Độ cứng | ISO 7619-1: 2010 |
60 ± 10 (Độ cứng Durometer Loại A) |
50 ± 10 (Độ cứng của Durometer Loại A) |
|
2. Sau khi lão hóa |
ISO 188: 2011 |
Lão hóa lò không khí, 70 ° C ± 1 ° C, 96 giờ |
Lão hóa lò không khí, 70 ° C ± 1 ° C, 96 giờ |
| 2.1 Độ bền kéo | ISO 37: 2011 |
Không ít hơn 80% so với ban đầu tài sản |
Không ít hơn 80% origi- tài sản nal |
| 2.2 Độ giãn dài | ISO 37: 2011 |
Không ít hơn 80% so với ban đầu tài sản |
Không ít hơn 80% origi- tài sản nal |
| 2.3 Độ cứng | ISO 7619-1: 2010 |
Không vượt quá đề xuất ban đầu- sai hơn 8 |
Không vượt quá đề xuất ban đầu- sai hơn 8 |
| 3. Xé | ISO 34-1: 2010 | 400 N / cm trở lên | Không có yêu cầu |
| 4. Bộ nén | ISO 815-1: 2008 | 30% (70 ± 1 ° C, 22 giờ) hoặc ít hơn | Không có yêu cầu |
|
5. Sự lão hóa ozone tĩnh kiểm tra |
ISO 1431-1: 2012 |
Không có vết nứt sau khi kéo dài 20% và tiếp xúc với 50 pphma ở 40 ° C trong 96 giờ |
Không có yêu cầu |
|
CHÚ THÍCH: Nếu màu của lớp bọc bên ngoài không phải là màu đen, các yêu cầu về vật liệu sẽ khác với các yêu cầu trong bảng này. a Phần của ôzôn trên một trăm triệu không khí theo thể tích. |
|||
Thông báo về ứng dụng và lưu trữ Fender
1. Áp suất chắn bùn nên được giữ ở áp suất tiêu chuẩn, trong phạm vi tỷ lệ ± 5%.
2. Thường xuyên kiểm tra áp suất, khi áp suất giảm, bơm hơi cho chắn bùn kịp thời, để không ảnh hưởng đến việc sử dụng bình thường của chắn bùn.
3. Khi kết nối chắn bùn với dây thép, dây phải được bọc bằng ống bọc cao su để tránh làm hỏng chắn bùn
4. Không chạm vào bề mặt chắn bùn với các vật sắc nhọn để tránh đâm xuyên vào chắn bùn.Nếu bề mặt của chắn bùn bị hư hỏng sẽ ảnh hưởng đến tuổi thọ của chắn bùn.
5. Khi sử dụng bình thường chắn bùn, các điểm cố định phải chắc chắn, tránh bị bung ra và rửa trôi chắn bùn.Dây treo và vòng móc phải được kết nối có trật tự, không được để lộn xộn.
6. Nếu không sử dụng trong thời gian dài, hãy rửa sạch bề mặt chắn bùn bằng nước ngọt, và đặt chắn bùn ở nơi khô ráo, thoáng mát, không có ánh nắng trực tiếp chiếu vào.
7. Khi để chắn bùn lâu ngày, nên giảm áp suất và đặt chắn bùn xa nguồn nhiệt.
8. Vì chắn bùn là sản phẩm cao su, nên cố gắng tránh pháo hoa, không tiếp xúc với axit, kiềm, dầu và dung dịch hữu cơ khác
9. Khi cất chắn chắn bùn, không được gấp hoặc xếp chồng lên nhau và không xếp các vật khác lên chắn bùn.
